VTP Y VTY

VTP VTP son las siglas de VLAN Trunking Protocol, un protocolo de mensajes de nivel 2 usado para configurar y administrar VLANs en equipos Cisco. Permite centralizar y simplificar la administración en un domino de VLANs, pudiendo crear, borrar y renombrar las mismas, reduciendo así la necesidad de configurar la misma VLAN en todos los nodos. El protocolo VTP nace como una herramienta de administración para redes de cierto tamaño, donde la gestión manual se vuelve inabordable.

VTP opera en 3 modos distintos:
Servidor
Visible
Transparente

Servidor:Es el modo por defecto. Desde él se pueden crear, eliminar o modificar VLANs. Su cometido es anunciar su configuración al resto de switches del mismo dominio VTP y sincronizar dicha configuración con la de otros servidores, basándose en los mensajes VTP recibidos a través de sus enlaces trunk. Debe haber al menos un servidor. Se recomienda autenticación MD5.

Cliente:En este modo no se pueden crear, eliminar o modificar VLANs, tan sólo sincronizar esta información basándose en los mensajes VTP recibidos de servidores en el propio dominio. Un cliente VTP sólo guarda la información de la VLAN para el dominio completo mientras el switch está activado. Un reinicio del switch borra la información de la VLAN.

Transparente:Desde este modo tampoco se pueden crear, eliminar o modificar VLANs que afecten a los demás switches. La información VLAN en los switches que trabajen en este modo sólo se puede modificar localmente. Su nombre se debe a que no procesa las actualizaciones VTP recibidas, tan sólo las reenvía a los switches del mismo dominio.

Los administradores cambian la configuración de las VLANs en el switch en modo servidor. Después de realizar cambios, estos son distribuidos a todos los demás dispositivos en el dominio VTP a través de los enlaces permitidos en el trunk (VLAN 1, por defecto), lo que minimiza los problemas causados por las configuraciones incorrectas y las inconsistencias. Los dispositivos que operan en modo transparente no aplican las configuraciones VLAN que reciben, ni envían las suyas a otros dispositivos. Sin embargo, aquellos que usan la versión 2 del protocolo VTP, enviarán la información que reciban (publicaciones VTP) a otros dispositivos a los que estén conectados con una frecuencia de 5 minutos. Los dispositivos que operen en modo cliente, automáticamente aplicarán la configuración que reciban del dominio VTP. En este modo no se podrán crear VLANs, sino que sólo se podrá aplicar la información que reciba de las publicaciones VTP.

Para que dos equipos que utilizan VTP puedan compartir información sobre VLAN, es necesario que pertenezcan al mismo dominio. Los switches descartan mensajes de otro dominio VTP.

Las configuraciones VTP en una red son controladas por un número de revisión. Si el número de revisión de una actualización recibida por un switch en modo cliente o servidor es más alto que la revisión anterior, entonces se aplicará la nueva configuración. De lo contrario se ignoran los cambios recibidos. Cuando se añaden nuevos dispositivos a un dominio VTP, se deben resetear los números de revisión de todo el dominio VTP para evitar conflictos. Se recomienda tener mucho cuidado al usar VTP cuando haya cambios de topología, ya sean lógicos o físicos. Realmente no es necesario resetear todos los números de revisión del dominio. Sólo hay que asegurarse de que los switches nuevos que se agregen al dominio VTP tengan números de revisión más bajos que los que están configurados en la red. Si no fuese así, bastaría con eliminar el nombre del dominio del switch que se agrega. Esa operación vuelve a poner a cero su contador de revisión.

El VTP sólo aprende sobre las VLAN de rango normal (ID de VLAN 1 a 1005). Las VLAN de rango extendido (ID mayor a 1005) no son admitidas por el VTP. El VTP guarda las configuraciones de la VLAN en la base de datos de la VLAN, denominada vlan.dat.

Comandos para configurar VTP modo server

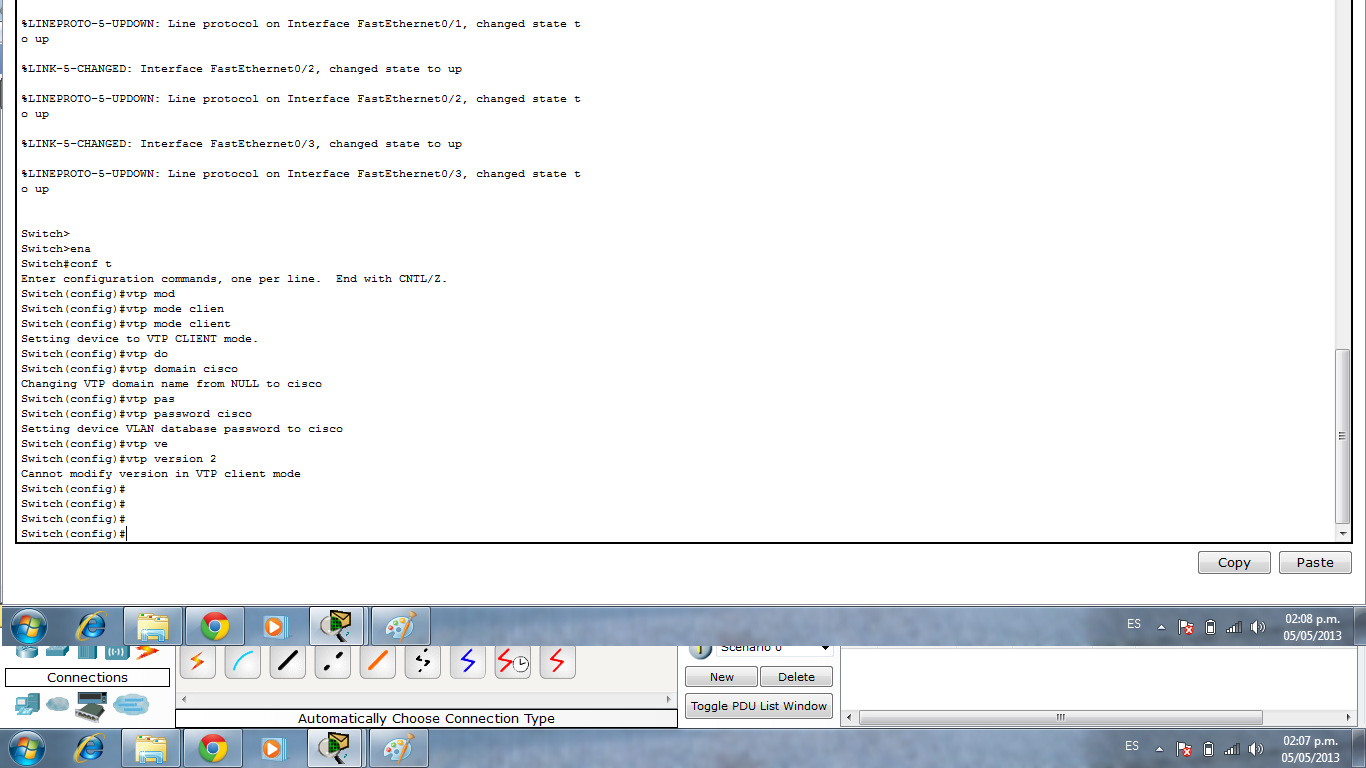

Comandos para configurar VTP modo client

Nota: al swich cliente hay que colocarlo al dominio al que va pertenecer, ya que se puede dar el caso de que haya dos sever diferentes hay que indicarle la contraseña y el dominio, y el puerto colocarlo en modo troncal.

Telnet (TELecommunication NETwork) es el nombre de un protocolo de red a otra máquina para manejaría remotamente como si estuviéramos sentados delante de ella. También es el nombre del programa informática que implementa el cliente. Para que la conexión funcione, como en todos los servicios de Internet, la máquina a la que se acceda debe tener un programa especial que reciba y gestione las conexiones. El puerto que se utiliza generalmente es el 23.

Funcionamiento

Telnet sólo sirve para acceder en modo terminal , es decir , sin gráficos, pero fue una herramienta muy útil para arreglar fallos a distancia, sin necesidad de estar físicamente en el mismo sitio que la máquina que los tenía. También se usaba para consultar datos a distancia, como datos personales en máquinas accesibles por red, información bibliográfica, etc.

Aparte de estos usos, en general telnet se ha utilizado (y aún hoy se puede utilizar en su variante SSH) para abrir una sesión con una máquina UNIX, de modo que múltiples usuarios con cuenta en la máquina, se conectan, abren sesión y pueden trabajar utilizando esa máquina. Es una forma muy usual de trabajar con sistemas UNIX.

Comandos para VTY

Evidencia de vty
